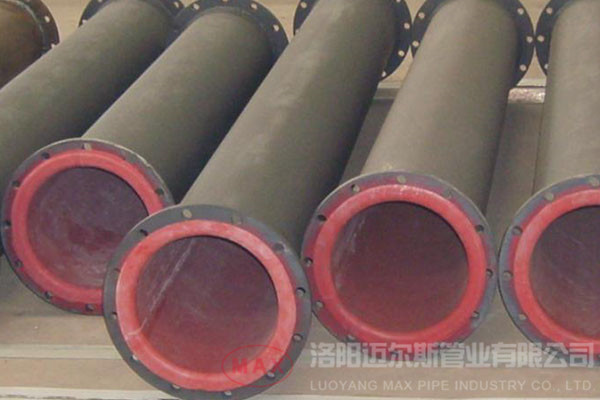

襯膠管道主要是以鋼管或者硬質材料作為外部管道,內部使用耐磨耐腐蝕的橡膠作為內襯,這樣可以降低管道內輸送的物質對管道的沖擊和腐蝕,一定程度上延長了管道的使用壽命,節約了生產的成本。
襯膠管道規格主要在57mm到1020mm之間,在我們選擇時要結合壁厚,公稱通徑,等徑三通和變徑等參數,選擇合適的規格才能更好的在實際使用中運用,降低成本的同時也可以使使用的時間更久。
|
襯膠管道規格 |
參考壁厚 |
公稱通徑(DM) |
90°彎頭曲率半徑(R) |
等徑三通中心至端面(C) |
變徑參考長度(L) |
|
57 |
3.5 |
50 |
114 |
100 |
150 |
|
76 |
4 |
65 |
127 |
150 |
150 |
|
89 |
4 |
80 |
140 |
150 |
150 |
|
108 |
4 |
100 |
165 |
150 |
150 |
|
133 |
4 |
125 |
190 |
150 |
150 |
|
159 |
4.5 |
150 |
203 |
200 |
200 |
|
219 |
6 |
200 |
229 |
200 |
200 |
|
273 |
6.5 |
250 |
279 |
250 |
300 |
|
325 |
8 |
300 |
305 |
300 |
300 |
|
377 |
8 |
350 |
356 |
350 |
300 |
|
426 |
8 |
400 |
406 |
400 |
300 |
|
480 |
8 |
450 |
457 |
450 |
400 |
|
530 |
8 |
500 |
508 |
500 |
400 |
|
630 |
8 |
600 |
610 |
600 |
600 |
|
720 |
10 |
700 |
710 |
700 |
600 |
|
820 |
10 |
800 |
810 |
800 |
600 |
|
920 |
10 |
900 |
910 |
900 |
600 |
|
1020 |
10 |
1000 |
1010 |
1000 |
600 |
